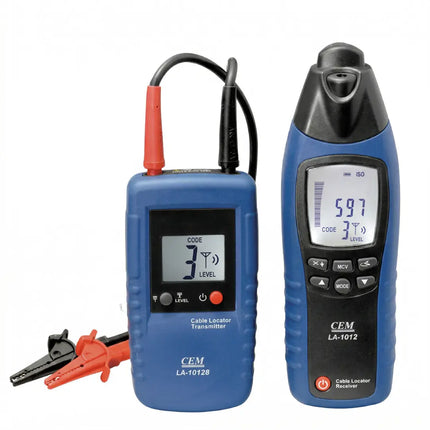

جهاز CEM LA-1012 كاشف كابلات احترافي للأغراض العامة، وهو الأداة المثالية لتتبع الكابلات داخل الجدران وتحت الأرض. يتميز الجهاز بقدرته على تحديد أماكن الفيوزات والقواطع الكهربائية، واكتشاف الانقطاعات ودوائر القصر في الكابلات وأنظمة التدفئة الأرضية الكهربائية، كما يمكن استخدامه لتتبع أنابيب المياه والتدفئة المعدنية.
المميزات الرئيسية:
-
نظام متكامل: يتكون الطقم من جهاز إرسال (Transmitter) وجهاز استقبال (Receiver) يعملان معاً بدقة عالية.
-
للكابلات الحية والميتة: يعمل على جميع التطبيقات سواء كانت الكابلات متصلة بالتيار الكهربائي أو مقطوعة دون الحاجة لأدوات إضافية.
-
إشارة رقمية مشفرة: تضمن تقنية التشفير الرقمي للإشارة التعرف الواضح والدقيق على المسار ومنع التداخل.
-
شاشات LCD متطورة: جهاز الإرسال يعرض مستوى الإرسال والكود والجهد الخارجي، بينما يعرض جهاز الاستقبال مستوى الإشارة المستلمة وحالة الجهد الحي.
-
تحكم يدوي وأوتوماتيكي: إمكانية ضبط حساسية الاستقبال يدوياً أو تلقائياً حسب طبيعة الموقع.
-
إضاءة مدمجة: يحتوي جهاز الاستقبال على كشاف (Torch) مدمج للعمل في الأماكن المظلمة أو ضيقة الإضاءة.
المواصفات الفنية (Model LA-1012):
| نطاق قياس الجهد (الإرسال) |
12V, 50V, 120V, 230V, 400V |
| نطاق التردد (الإرسال) |
0 ~ 60Hz |
| إشارة الإخراج (الإرسال) |
125kHz |
| عمق تحديد المسار (الاستقبال) |
0 ~ 2 متر (تحت الأرض/الجدران) حسب الظروف |
| تحديد جهد الشبكة (الاستقبال) |
0 ~ 0.4 متر |
| الأبعاد (جهاز الإرسال) |
190mm x 60mm x 37mm |
| الأبعاد (جهاز الاستقبال) |
128mm x 68mm x 30mm |
التطبيقات المثالية:
- تحديد مسارات الكابلات الكهربائية خلف الجدران الخرسانية أو تحت الأرض.
- الكشف عن أماكن القطع (Open Circuit) أو القصر (Short Circuit) في الأسلاك.
- تحديد القاطع (Breaker) المسؤول عن بريزة أو نقطة معينة في اللوحة الرئيسية.
- تتبع أنابيب الخدمات المعدنية (مياه، غاز، تدفئة) داخل المنشآت.
الملحقات المضمنة:
- جهاز الإرسال والاستقبال.
- 2 بطارية 9V.
- مشابك "تمساح" (Crocodile clips) وأسلاك الفحص.
- حقيبة حمل فاخرة للحماية والتنقل.
